一、光电探测器芯片行业概述

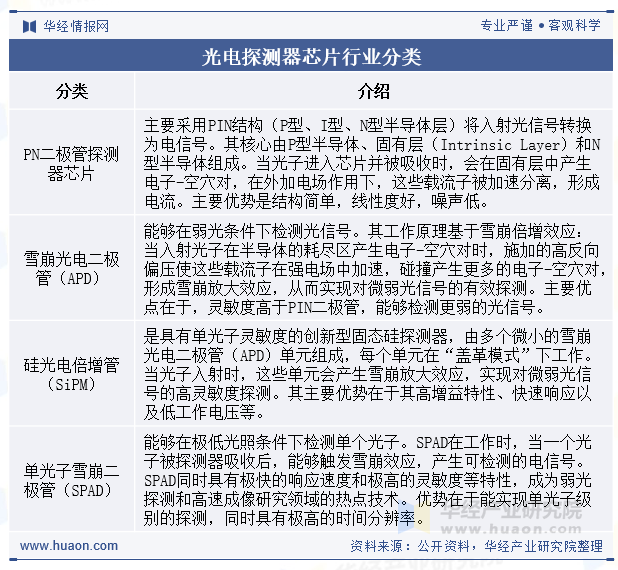

光电探测器芯片行业内广泛称为光电二极管，能够检测光信号并完成光信号向电信号的转换。光探测过程的基本机理是光吸收，当入射光子的能量超过禁带能量时，在耗尽区每次吸收一个光子将产生一个电子-空穴对，发生受激吸收。在PN结施加反向电压的情况下，受激吸收过程生成的电子-空穴对在电场作用下分别离开耗尽区，电子向N区漂移，空穴向P区漂移，空穴和从负电极进入的电子复合，电子则离开N区进入正电极，从而在外电路形成光生电流。当入射光功率变化时，光生电流也随之线性变化，从而把光信号转变成电流信号。主要类型有PN二极管探测器芯片（PIN）、雪崩二极管探测器芯片（APD）、硅光电倍增管芯片（SiPM）和单光子雪崩二极管芯片（SPAD）。
二、光电探测器芯片行业发展背景

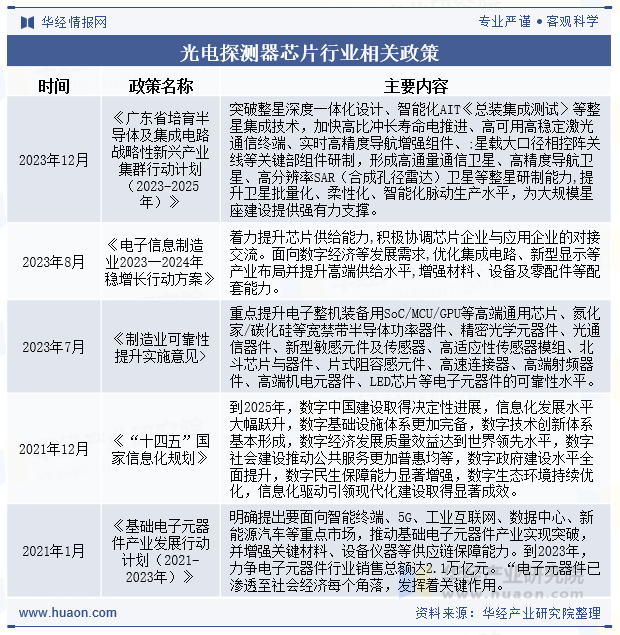

我国的光电探测器芯片技术近年来快速发展，得益于政府政策支持、产业链和企业技术创新。国家层面通过《“十四五”国家信息化规划》和《半导体产业发展行动计划》等政策，加大对光电子技术和芯片自主研发的支持力度，加强在5G通信、激光雷达和消费电子等领域的产业布局。。
三、光电探测器芯片行业产业链

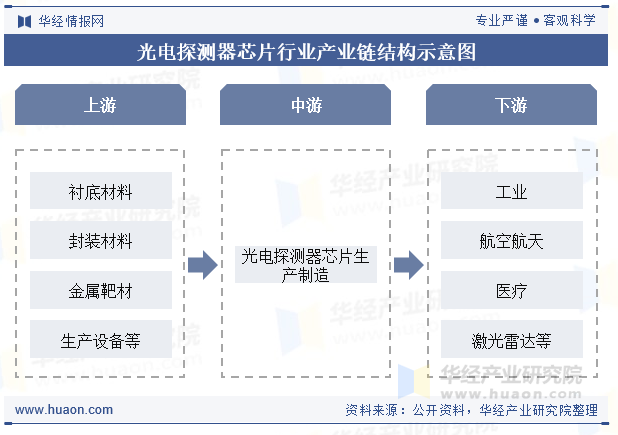

1、产业链结构示意图
光电探测器芯片产业链上游主要涉及原材料和设备供应。原材料包括磷化铟、砷化镓等衬底材料，以及工业气体、封装材料和金属靶材等；设备涵盖光刻机、刻蚀机、外延设备等，这些上游环节技术壁垒高，部分关键材料和设备依赖进口。中游是光电探测器芯片的设计、制造与封装环节，不同类型的探测器芯片（如PIN、APD等）在此诞生。下游则是广泛的应用领域，包括光通信中实现光信号检测与转换，为高速数据传输提供基础；在激光雷达里助力环境感知，支撑自动驾驶等应用；在医学成像领域辅助疾病诊断等，下游应用的发展又反向推动着中游芯片技术的革新与上游产业的升级。
2、产业链下游
激光雷达能够同时感知不同波长的激光信号，获取更加全面的三维数据，实现更高精度的物体识别和环境感知，对于自动驾驶、无人机以及机器人导航等应用至关重要。据统计2023年我国激光雷达市场规模达到了75.9亿元，同比增长187.5%。光电探测器芯片作为激光雷达的重要部件之一，受下游需求的快速增长，产业得到快速发展。
四、光电探测器芯片行业发展现状
光电探测器芯片作为光电转换的关键组件，近年来发展迅速。其核心类型包括PIN二极管、APD、SiPM和SPAD等，广泛应用于光通信、成像、医疗影像等领域。随着材料科学、微电子加工技术的进步，光电探测器芯片的性能持续提升，朝着更高灵敏度、更低噪声、更快响应速度的方向发展。同时，市场需求不断增长，特别是在自动驾驶、医疗影像技术等领域，推动了光电探测器芯片行业的快速发展，据统计2023年全球光电探测器芯片市场规模达到了17.21亿美元。
相关报告：华经产业研究院发布的《2025-2031年中国光电探测器芯片行业市场全景监测及投资战略咨询报告》
五、光电探测器芯片行业竞争格局
全球光电探测器芯片市场竞争格局较为多元。国际上，ams-OSRAM、Hamamatsu、等是主要参与者，2023年全球前五大厂商占据约47.0%的市场份额。国内市场，随着行业发展，企业数量不断增多，竞争也日益激烈。在技术方面，国内企业与国际先进水平仍存在差距，尤其在高速率光电芯片领域，国产化率较低。像光森电子、三安集成、芯思杰等国内企业在积极布局研发，提升自身竞争力，在中低端产品市场已具备一定优势，也在逐步向高端市场突破。
六、光电探测器芯片行业发展趋势
1、合宽波段响应与多光谱融合的技术趋势
未来光电探测器芯片将持续朝着宽波段响应和多光谱融合的方向发展，旨在覆盖更广泛的光谱范围，满足不同应用需求。这一趋势的核心是通过材料创新（如使用InGaAs、Ge、HgCdTe等多种半导体材料）、多层结构设计以及量子点技术的应用，使得探测器能够在可见光、近红外、长波红外等多个波段同时工作，拓展其探测能力。通过优化探测器内部的光学结构和增益机制，芯片能够在不同的光谱波段内提供高灵敏度响应，进一步提升数据获取的全面性和精确性。此外，随着技术的发展，多光谱融合的能力也逐步增强，使得不同波段数据的集成与分析变得更加高效，提供更加丰富的信息以应对复杂的检测和成像需求。
2、高灵敏度与低噪声性能优化
光电探测器芯片在未来的发展中，进一步提升高灵敏度和优化低噪声性能将是核心技术方向之一。通过采用新型半导体材料（如InGaAs、GeSi等）以及多量子阱和量子点结构设计，可以显著提高光电转换效率和光子探测概率，同时扩展响应波段。这种创新在长波红外和弱光环境下尤为重要。此外，工艺改进如暗电流抑制技术和低缺陷制造工艺的进步，有助于显著降低探测器的本底噪声，从而在光子计数、弱信号检测等场景中实现更高的信噪比。与智能算法结合的噪声滤波和自适应调整技术也在逐步成熟，能够动态优化探测器的性能，适应复杂的环境变化。
3、智能化与边缘计算能力
光电探测器芯片的发展正朝着智能化与边缘计算能力的方向迈进，通过在芯片内部集成数据处理和分析功能，使其能够在光信号转换的同时实现智能信号处理。这一趋势的核心技术包括AI算法嵌入、实时信号处理硬件的优化以及低功耗设计。光电探测器芯片的智能化能力使其能够在前端设备中独立完成噪声滤波、信号分类以及多维数据融合等任务，从而减少对中央处理单元的依赖。边缘计算的引入进一步提升了系统的响应速度和运行效率，尤其适用于大规模分布式传感网络和实时数据处理场景。未来，具备智能感知与自适应能力的光电探测器芯片将在复杂环境中表现出更强的适应性和效率。
4、成本优化与量产能力提升
未来光电探测器芯片的一个重要发展趋势是实现成本优化与量产能力提升。这一方向的关键在于生产工艺的精益化与自动化，以及材料的合理选择。随着制造技术的进步，特别是在半导体材料的替代性和生产工艺的优化上，光电探测器芯片的生产成本有望大幅下降。例如，通过采用成熟的硅基技术和标准化生产流程，光电探测器芯片的量产能力将得到显著提升。此外，采用高效的封装技术和集成化设计也有助于降低生产成本，同时提高产品的可靠性和性能稳定性。另一方面，模块化设计和规模化生产能够有效提升量产的能力，满足市场对大规模、低成本、高性能芯片的需求。
